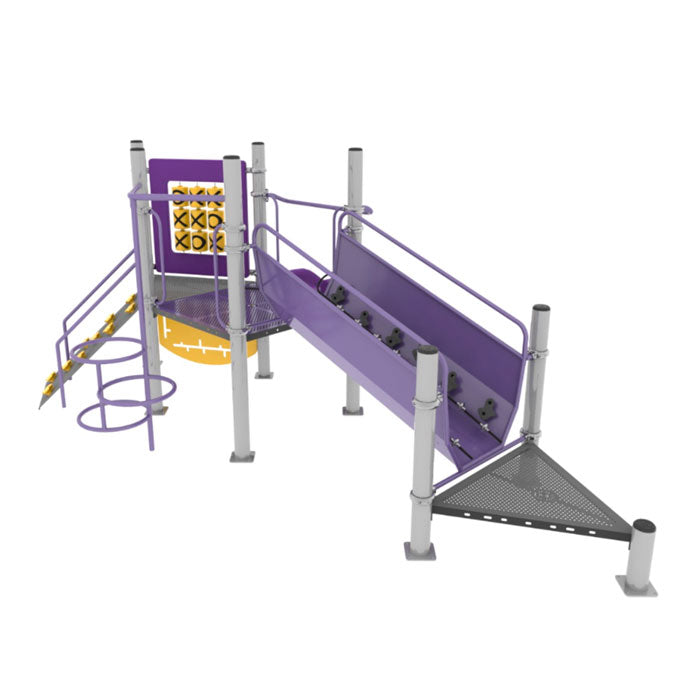

Juego Modular 113

El Juego Modular 113 mide 215 × 400 × 500 cm y se estructura mediante postes de acero galvanizado de aproximadamente 114 mm de diámetro y 2 mm de espesor, protegidos con pintura electrostática en polvo de poliéster para exposición exterior.

Los tubos secundarios, las barandas y los pasamanos utilizan acero galvanizado con diámetros aproximados de entre 32 y 48 mm, seleccionados según la función de cada componente.

La plataforma elevada se fabrica con plancha perforada de acero galvanizado de aproximadamente 2 mm de espesor y superficie antideslizante, mientras que la plataforma triangular de aproximación emplea una plancha galvanizada perforada reforzada por una estructura metálica inferior.

La rampa inclinada utiliza estructura y superficie de acero galvanizado con terminación electrostática, junto con paneles laterales metálicos cuyos bordes superiores se encuentran protegidos. Las presas de escalada se producen en polímero de alta resistencia y se fijan mecánicamente a la rampa.

El trepador en espiral está compuesto por tubos curvados de acero galvanizado con pintura electrostática. El panel de juego de gato incorpora un marco y cilindros giratorios de polímero resistente para exterior, mientras que el panel temático inferior se fabrica en LLDPE rotomoldeado con protección frente a la radiación UV.

Los pernos, tornillos y fijaciones utilizan acero inoxidable 304 o acero galvanizado con tuercas de seguridad. En la base de los postes se incorporan placas de anclaje de acero galvanizado soldadas a la estructura, y las uniones, fijaciones y extremos abiertos se protegen mediante tapas de PVC.
• Edad recomendada: 5 a 12 años.
• Capacidad de uso: Entre 2 y 3 niños.
• Configuración: Plataforma elevada con dos accesos de escalada.
• Elementos de juego: Rampa inclinada con presas, trepador metálico en espiral, plataforma triangular de acceso, panel de juego de gato, panel temático inferior, barandas y pasamanos.
• Tipo de actividad: Escalada, coordinación, equilibrio, interacción y desplazamiento vertical.
• Nivel de dificultad: Orientado a usuarios que buscan desafíos motrices de mayor exigencia.
• Uso recomendado: Exterior.

El Juego Modular 113 permite realizar actividades de escalada desde dos rutas con movimientos y exigencias diferentes.

Los niños pueden comenzar desde la plataforma triangular ubicada en la base de la rampa. Desde este punto deben avanzar por la superficie inclinada, utilizar las presas como apoyos y sujetarse de los pasamanos laterales hasta alcanzar la plataforma superior.

Esta ruta trabaja principalmente la fuerza de brazos y piernas, la coordinación entre manos y pies y la capacidad de planificar cada movimiento antes de cambiar de apoyo.

La segunda alternativa corresponde al trepador metálico en espiral. Para subir, los usuarios deben utilizar las barras curvas como peldaños y puntos de agarre, controlando la posición del cuerpo mientras aumentan progresivamente la altura.

Una vez en la plataforma, pueden utilizar el panel giratorio de juego de gato, observar el entorno o regresar al suelo por cualquiera de las dos rutas disponibles.

El panel temático inferior ofrece una actividad complementaria para quienes desean participar sin subir. Esto permite que un niño permanezca cerca del nivel del suelo mientras otros utilizan los accesos y la plataforma elevada.

Su formato resulta adecuado para incorporar una experiencia de escalada vertical en áreas pequeñas o para sumar una estación de mayor dificultad dentro de un circuito infantil más amplio.

El Juego Modular 113 se instala mediante placas metálicas ubicadas en la base de los postes estructurales, fijadas sobre fundaciones individuales de hormigón H20 de aproximadamente 50 × 50 × 50 cm por poste.

Cada dado debe ejecutarse bajo el apoyo correspondiente y quedar correctamente nivelado antes de instalar la estructura. Las placas pueden sujetarse mediante pernos de expansión o anclajes químicos, según las condiciones de la fundación y las indicaciones del proyecto.

Durante el montaje, los postes deben quedar correctamente alineados y aplomados. La plataforma elevada debe conservar una posición horizontal estable, sin diferencias de nivel entre sus puntos de apoyo.

La rampa debe mantener una pendiente uniforme desde la plataforma triangular hasta el nivel superior. Sus conexiones, paneles laterales, pasamanos y presas de escalada deben quedar firmemente fijados, sin movimientos ni piezas metálicas expuestas.

El trepador en espiral debe conectarse tanto a la estructura superior como a su punto inferior de apoyo. Sus barras curvas deben mantener una separación regular y permanecer estables durante el uso.

Los paneles interactivos deben quedar correctamente sujetos. Los cilindros del juego de gato deben girar de manera independiente, mientras que el panel inferior debe permanecer firme y sin bordes o fijaciones accesibles.

Se recomienda para plazas públicas, parques urbanos, colegios, condominios y espacios recreativos que necesiten incorporar un juego compacto de escalada, especialmente orientado a niños de 5 a 12 años que buscan desafíos motrices de mayor dificultad.
