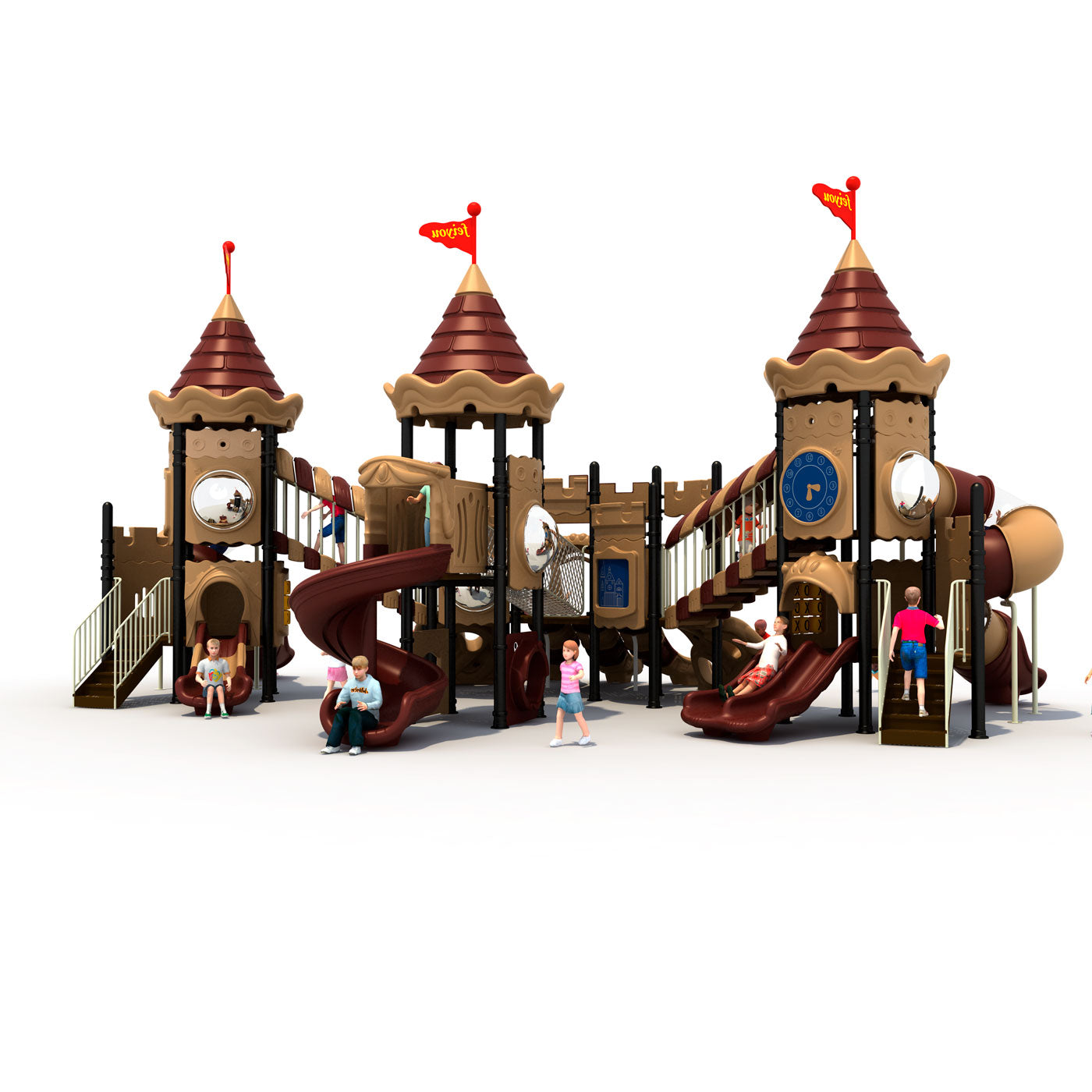

Juego Modular 85

El Juego Modular 85 posee unas dimensiones generales de 1.340 × 900 × 610 cm y se estructura mediante postes de acero galvanizado de aproximadamente 114 mm de diámetro y 2 mm de espesor, protegidos con pintura electrostática en polvo para exposición exterior.

Los tubos secundarios, barandas y elementos metálicos complementarios utilizan diámetros aproximados de 28, 32, 38, 48 y 89 mm, con un espesor referencial de 2 mm, según la función de cada pieza.

Las plataformas y pisos elevados se fabrican con planchas perforadas de acero galvanizado de aproximadamente 2 mm de espesor y terminación antideslizante, mientras que las escaleras incorporan peldaños galvanizados y barandas metálicas laterales.

Los puentes elevados combinan estructuras de acero galvanizado con peldaños y paneles de LLDPE rotomoldeado, barandas y protecciones laterales. La conexión elevada emplea cuerdas de terileno de 6 hebras de 16 mm de diámetro, con núcleo interior de cable de acero y revestimiento sintético exterior.

Los dos toboganes tubulares se construyen con secciones de LLDPE rotomoldeado, protección UV y un espesor referencial mínimo de 8 mm; el tobogán abierto en espiral utiliza el mismo material e incorpora bordes laterales elevados. Los resbalines laterales y el resbalín triple frontal también se fabrican en LLDPE rotomoldeado con protección UV, incluyendo este último tres pistas independientes con bordes de protección.

Los techos, banderas, paneles, cerramientos y túneles emplean LLDPE rotomoldeado resistente a la intemperie, mientras que las ventanas burbuja utilizan policarbonato transparente de alta resistencia con marcos y tornillería protegida.

Los paneles de escalada se producen en LLDPE e incorporan presas de polímero fijadas mecánicamente. Los paneles interactivos y musicales utilizan componentes manipulables de polímeros aptos para exterior.

Las barras, manillas y pasamanos se fabrican en acero galvanizado o inoxidable; los pernos, tornillos y fijaciones utilizan acero inoxidable o galvanizado con tuercas de seguridad. Las conexiones y abrazaderas son metálicas y resistentes a la corrosión, y las uniones, fijaciones y extremos abiertos se protegen mediante tapas plásticas.
• Edad recomendada: 3 a 12 años.
• Capacidad de uso: Entre 34 y 48 niños.

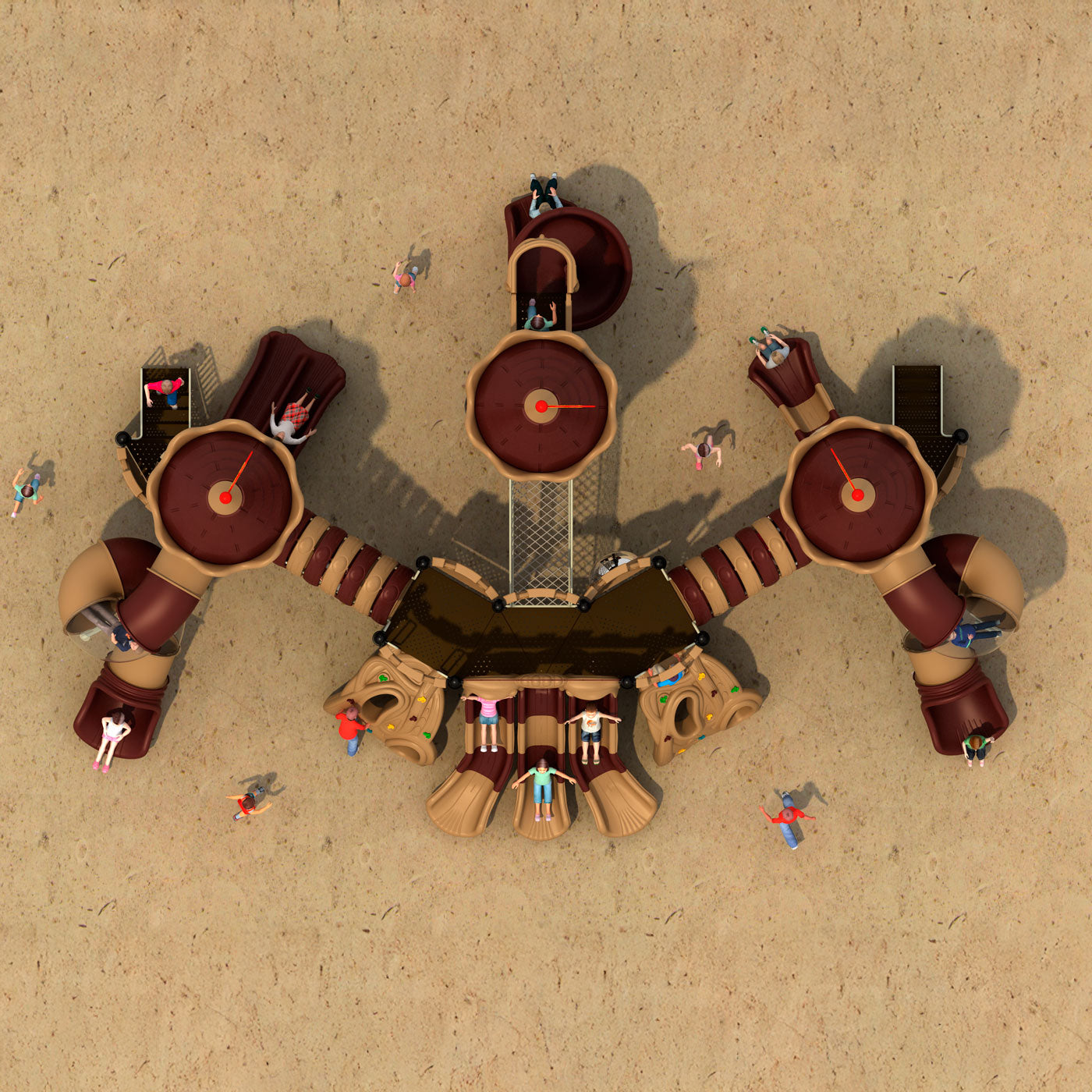

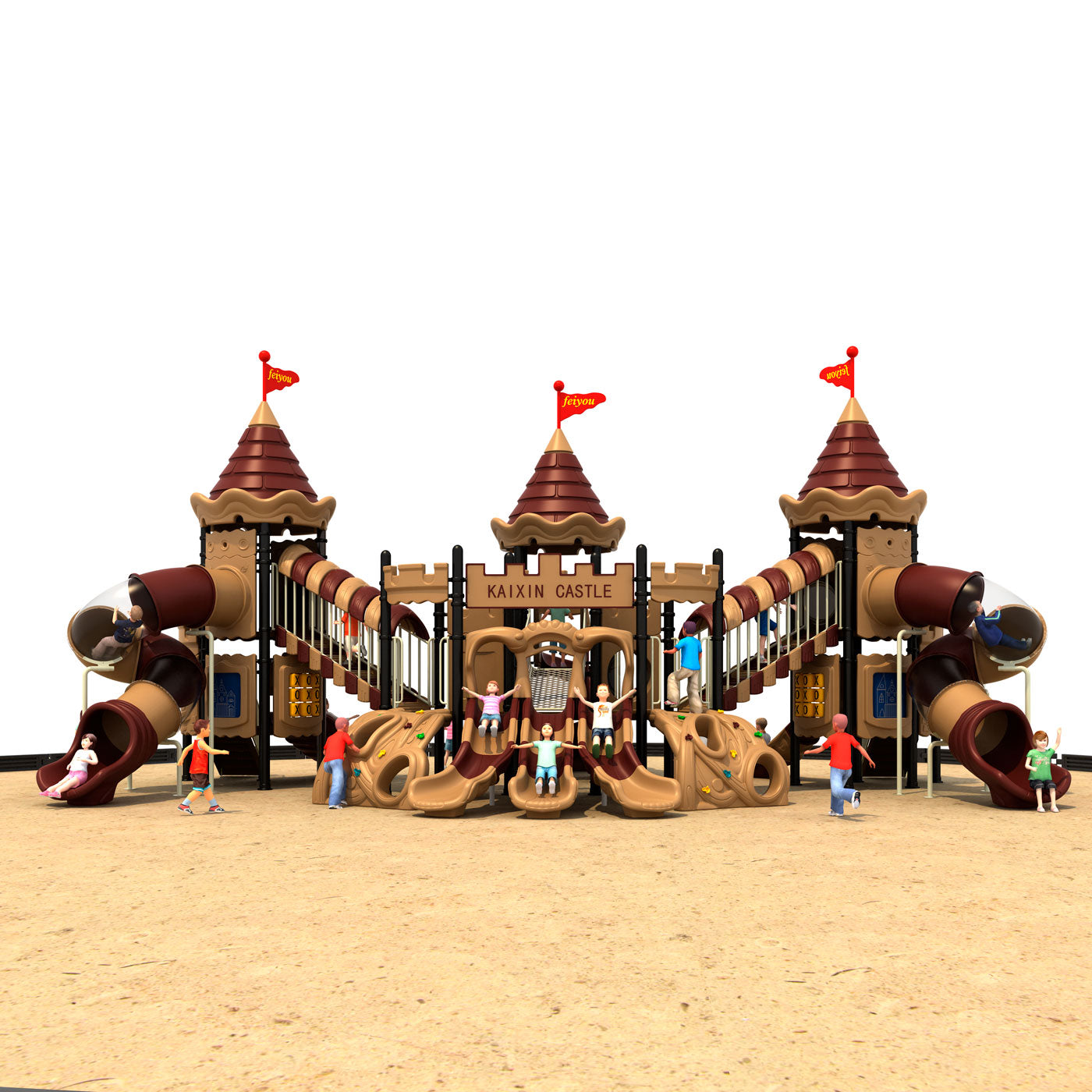

• Configuración: Tres torres techadas conectadas con una plataforma central mediante puentes y una red elevada.
• Tipo de actividad: Escalada, trepa, cruce, exploración, interacción y descenso.
• Alternativas de descenso: Dos toboganes tubulares, un tobogán abierto en espiral, dos resbalines laterales y un resbalín triple.
• Uso recomendado: Exterior.

El Juego Modular 85 permite recorrer sus tres torres y la plataforma central mediante diferentes alternativas, sin establecer una única ruta obligatoria.

Los niños pueden comenzar desde las escaleras laterales, los accesos frontales, los paneles de escalada o los espacios de paso ubicados bajo las plataformas. Esta variedad permite ingresar desde distintos sectores y repartir la circulación desde el inicio.

Desde las torres laterales pueden cruzar los puentes elevados para llegar al centro del castillo. Durante el recorrido deben coordinar la pisada y utilizar las barandas como apoyo para avanzar entre las plataformas.

La red elevada ofrece una conexión adicional que incorpora trepa y equilibrio. Los usuarios pueden utilizarla para cambiar de nivel, llegar a la torre central o integrarse a otros sectores del circuito.

Cada torre dispone de alternativas de descenso diferentes. Los niños pueden escoger los toboganes tubulares en espiral, el tobogán abierto, los resbalines laterales o las tres pistas del resbalín frontal.

Los paneles interactivos, los elementos musicales, las ventanas burbuja y los túneles inferiores permiten desarrollar actividades cerca del suelo sin interferir con quienes recorren las plataformas elevadas.

La estructura puede utilizarse como un circuito completo o dividirse en estaciones independientes. Esto permite distribuir a grupos numerosos entre las torres, los puentes, la red, las actividades inferiores y las diferentes zonas de descenso.

El Juego Modular 85 se instala mediante postes estructurales empotrados en dados individuales de hormigón H20 de aproximadamente 40 × 40 × 40 cm por poste.

Los postes deben ingresar entre 40 y 60 cm dentro de las fundaciones, dependiendo de su ubicación y de la carga que reciben dentro de la estructura. Los dados deben quedar bajo el nivel final de la superficie amortiguante.

Durante el montaje, las tres torres y la plataforma central deben quedar correctamente alineadas, niveladas y aplomadas antes del fraguado definitivo del hormigón.

Los puentes deben instalarse después de fijar las plataformas principales. Sus peldaños, barandas, protecciones laterales y conexiones deben quedar alineados y sin movimientos en las uniones.

La red elevada debe sujetarse en todos sus puntos de conexión y conservar una tensión uniforme. Los conectores deben quedar firmemente fijados a los postes y travesaños correspondientes.

Los toboganes tubulares deben ensamblarse por secciones, asegurando cada unión y manteniendo una trayectoria continua. Sus soportes inferiores requieren fundaciones independientes para conservar la estabilidad y evitar movimientos durante el uso.

El tobogán abierto en espiral, los resbalines laterales y el resbalín triple deben desembocar en sectores despejados, sin interferir con las escaleras, los puentes, la red ni las rutas principales de circulación.

Los paneles, ventanas, túneles, techos, banderas y demás elementos decorativos deben quedar firmemente conectados a la estructura. Todas las fijaciones deben permanecer protegidas y no deben quedar pernos, uniones o extremos abiertos expuestos.

Se recomienda para plazas públicas, parques urbanos, establecimientos educacionales, condominios, proyectos municipales y grandes áreas recreativas que requieran un juego principal de alta capacidad, con varias torres, múltiples rutas de circulación y diferentes alternativas de descenso.
