Juego Modular Madera 18-02

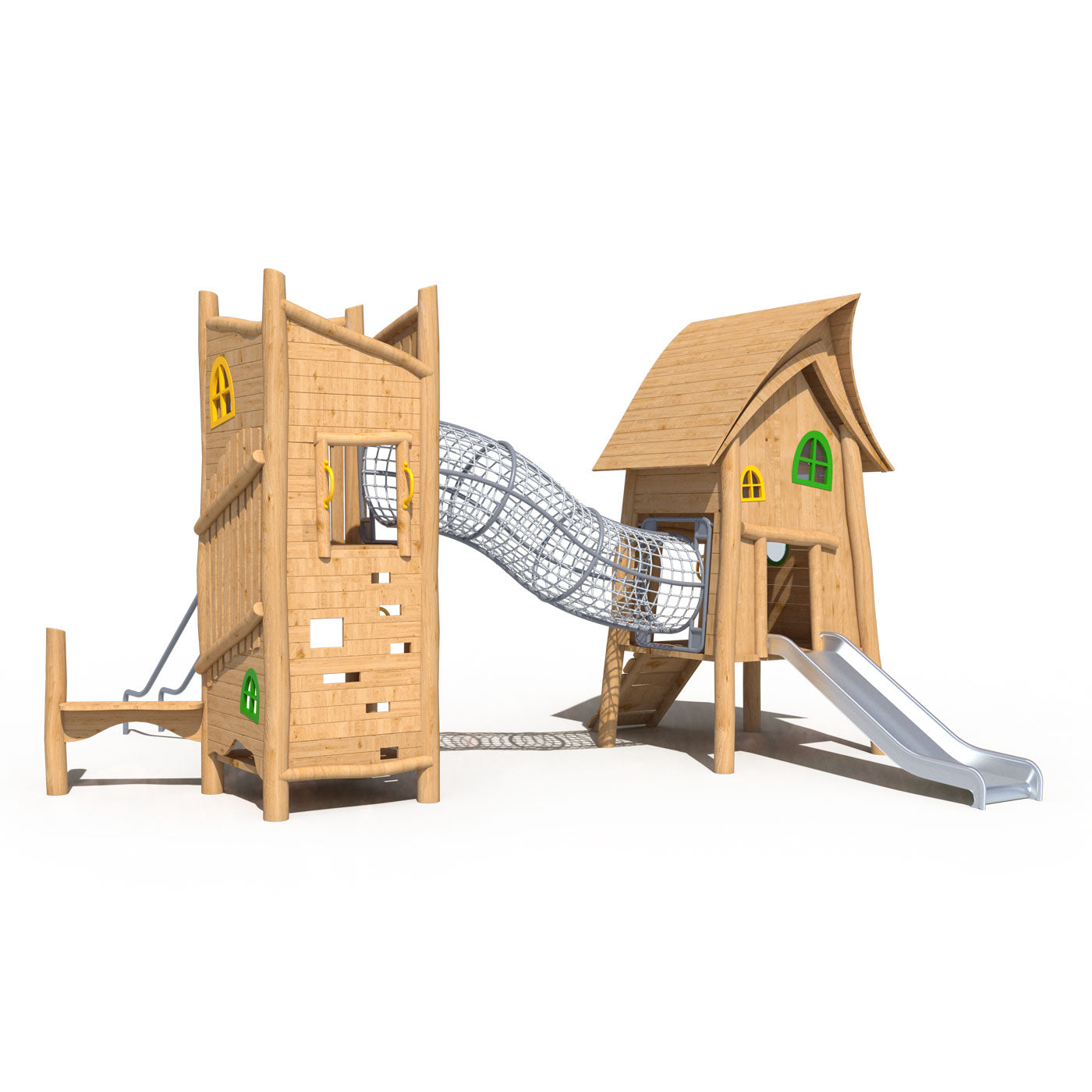

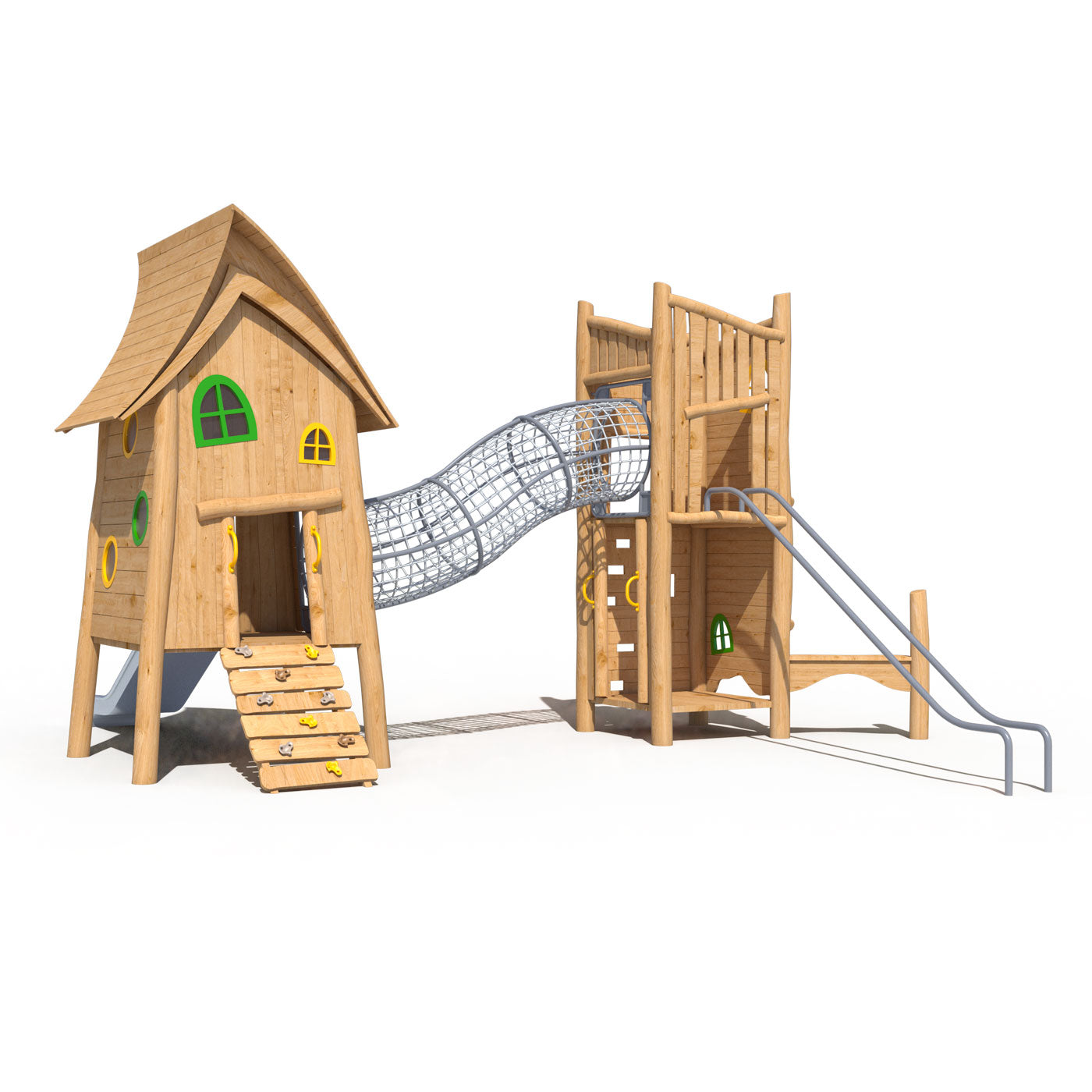

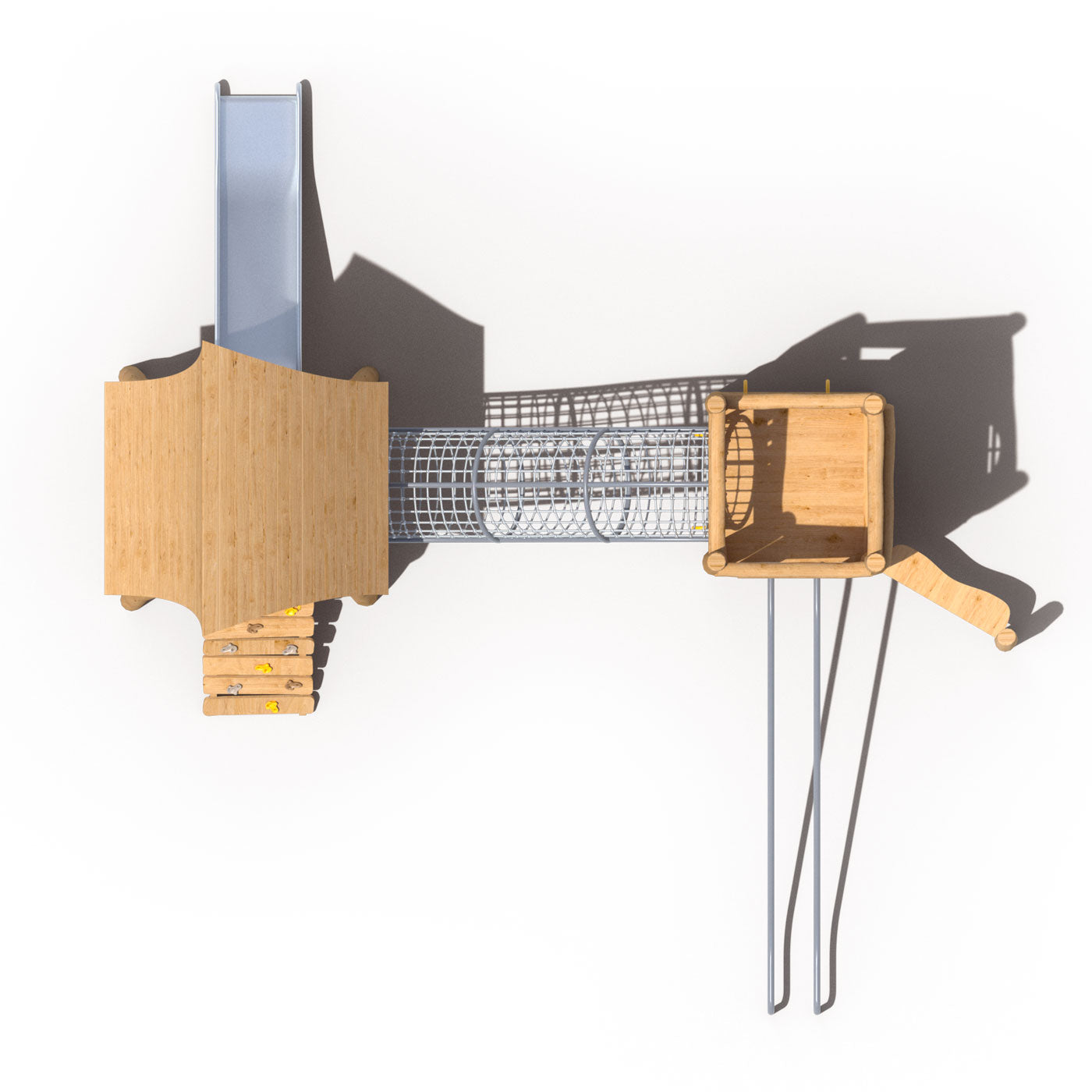

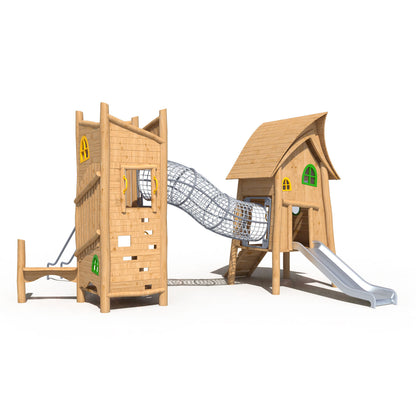

El Modular Madera 18-02 posee unas dimensiones generales de 665 × 680 × 381 cm y está compuesto por una torre techada y una estructura vertical abierta conectadas mediante un túnel ondulado de cuerdas.

Sus postes estructurales se fabrican en madera natural de robinia descortezada, lijada y terminada con bordes redondeados, con diámetros referenciales de entre 140 y 180 mm.

Las plataformas, pisos, paredes, techo, paneles y accesos utilizan tablones de robinia de entre 21 y 40 mm de espesor, según la función de cada componente.

La rampa inclinada está construida con tablones del mismo material y presas de escalada de polímero de alta resistencia, fijadas mecánicamente a la superficie.

El túnel emplea cuerdas de terileno de 6 hebras de 16 mm de diámetro, con núcleo interior de cable de acero y revestimiento sintético exterior, instaladas sobre marcos de acero galvanizado resistentes a la corrosión.

El panel vertical de acceso incorpora aberturas mecanizadas en la madera y manillas metálicas distribuidas como puntos de apoyo.

Las barras inclinadas de descenso, las manillas y los demás elementos metálicos se fabrican en acero galvanizado o acero inoxidable, con diámetros referenciales de entre 32 y 48 mm.

El resbalín recto utiliza acero inoxidable resistente a la corrosión, mientras que las ventanas y los elementos decorativos se fabrican con polímeros de alta resistencia aptos para exterior.

Los pernos, tornillos y fijaciones corresponden a acero inoxidable 304, y los soportes inferiores utilizan acero galvanizado en caliente para mantener la madera separada del terreno.
• Edad recomendada: 3 a 12 años.
• Capacidad de uso: Entre 13 y 18 niños.
• Tipo de actividad: Escalada, trepa suspendida, equilibrio, exploración y descenso.
• Nivel de dificultad: Progresivo, con rutas de acceso y salida diferenciadas.
• Modalidad de uso: Recorrido completo o utilización independiente de cada sector.
• Juego complementario: Espacio techado con ventanas para observación e imaginación.
• Uso recomendado: Exterior.

El Modular Madera 18-02 permite desarrollar recorridos entre dos estructuras con características claramente diferenciadas.

Los niños pueden comenzar desde la torre techada utilizando la rampa con presas de escalada. Durante el ascenso deben coordinar el agarre y la posición de los pies para avanzar por la pendiente hasta la plataforma.

Una vez dentro de la torre, pueden permanecer en el espacio interior, observar el entorno a través de las ventanas o descender directamente por el resbalín.

Otra alternativa consiste en avanzar hacia el túnel ondulado. Para atravesarlo, los usuarios deben gatear o trepar utilizando la red como apoyo, adaptando la postura a las curvas y a los cambios de nivel.

Al llegar a la segunda estructura pueden regresar al suelo por medio de las barras metálicas inclinadas o utilizar el panel vertical con aberturas y manillas para trepar o descender de manera controlada.

El elemento ondulado de madera ubicado en la parte inferior puede emplearse como una actividad independiente de equilibrio. Los niños pueden recorrerlo antes de ingresar a la estructura o utilizarlo mientras otros participantes ocupan las plataformas superiores.

El juego también puede recorrerse en sentido contrario, comenzando por el panel vertical o las barras y avanzando a través del túnel hasta la torre techada.

Esta variedad permite distribuir a los usuarios entre la rampa, la torre, el resbalín, el túnel, el panel de acceso, las barras y la actividad de equilibrio, sin depender de una única ruta.

El Modular Madera 18-02 se instala mediante soportes metálicos de acero galvanizado en caliente, conectados a los postes estructurales de robinia y empotrados en dados individuales de hormigón de aproximadamente 40 × 40 × 60 cm por poste.

Los soportes funcionan como separadores antihumedad, manteniendo los postes de madera elevados respecto del terreno y evitando su contacto directo y permanente con el suelo.

Los dados de hormigón deben ejecutarse bajo el nivel final de la superficie amortiguante. Antes del fraguado definitivo, la torre techada y la estructura vertical deben quedar correctamente alineadas, niveladas y aplomadas.

El túnel debe fijarse en todos sus puntos de conexión. Los marcos metálicos deben conservar una correcta alineación entre ambas estructuras, mientras que las cuerdas deben tensarse de forma uniforme para mantener la geometría ondulada del recorrido.

La rampa de escalada debe quedar estable y firmemente conectada a la plataforma. Cada presa debe sujetarse mecánicamente y no presentar movimientos, tornillos expuestos ni bordes que interfieran con el uso.

El panel vertical debe quedar correctamente fijado a sus postes. Las aberturas y manillas deben conservar una separación adecuada y permanecer firmes durante las actividades de ascenso y descenso.

Las barras inclinadas deben anclarse a la estructura y a sus puntos inferiores de apoyo. Ambas deben mantener una separación uniforme y no presentar movimientos en sus conexiones.

El elemento de equilibrio de madera debe instalarse a baja altura sobre apoyos estables, conservando una trayectoria continua y libre de interferencias.

El resbalín debe orientarse hacia una zona despejada, sin cruzarse con la rampa, el túnel, las barras ni las demás rutas de circulación.

Se recomienda para plazas públicas, parques urbanos, establecimientos educacionales, condominios, proyectos municipales, áreas verdes y espacios recreativos que requieran un juego de madera con torre techada, actividades de trepa suspendida, diferentes alternativas de descenso y sectores destinados al equilibrio.
