Juego Modular Madera 15-03

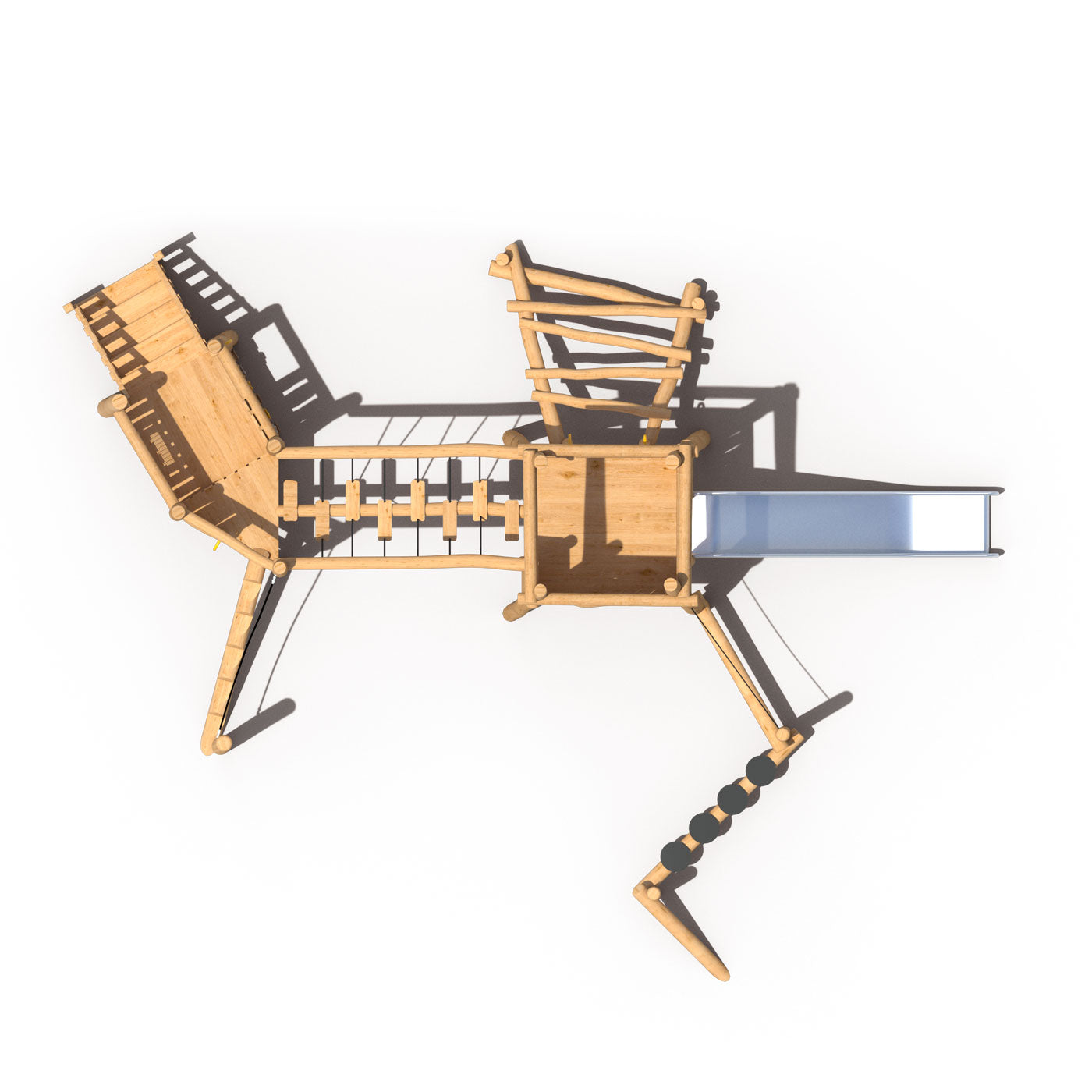

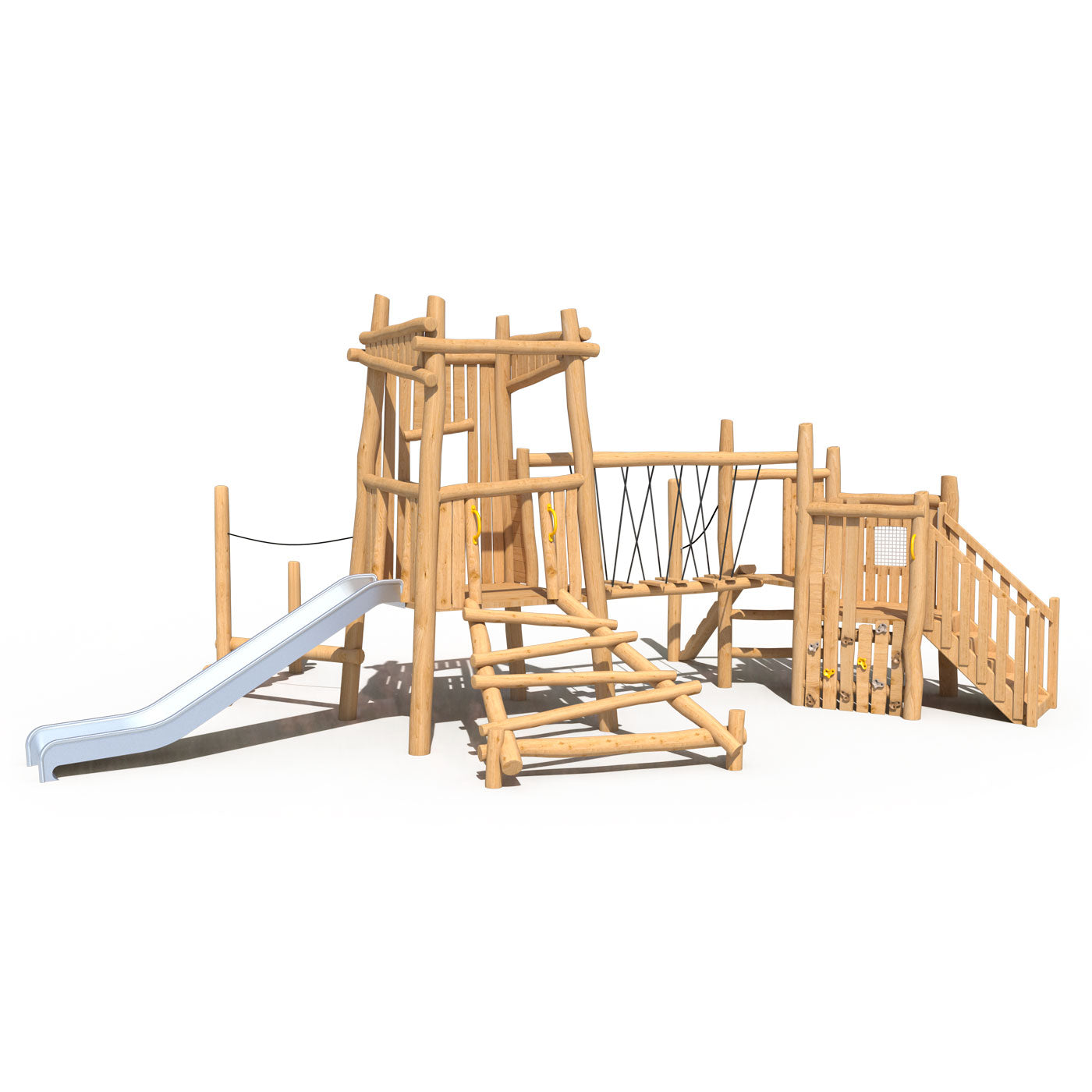

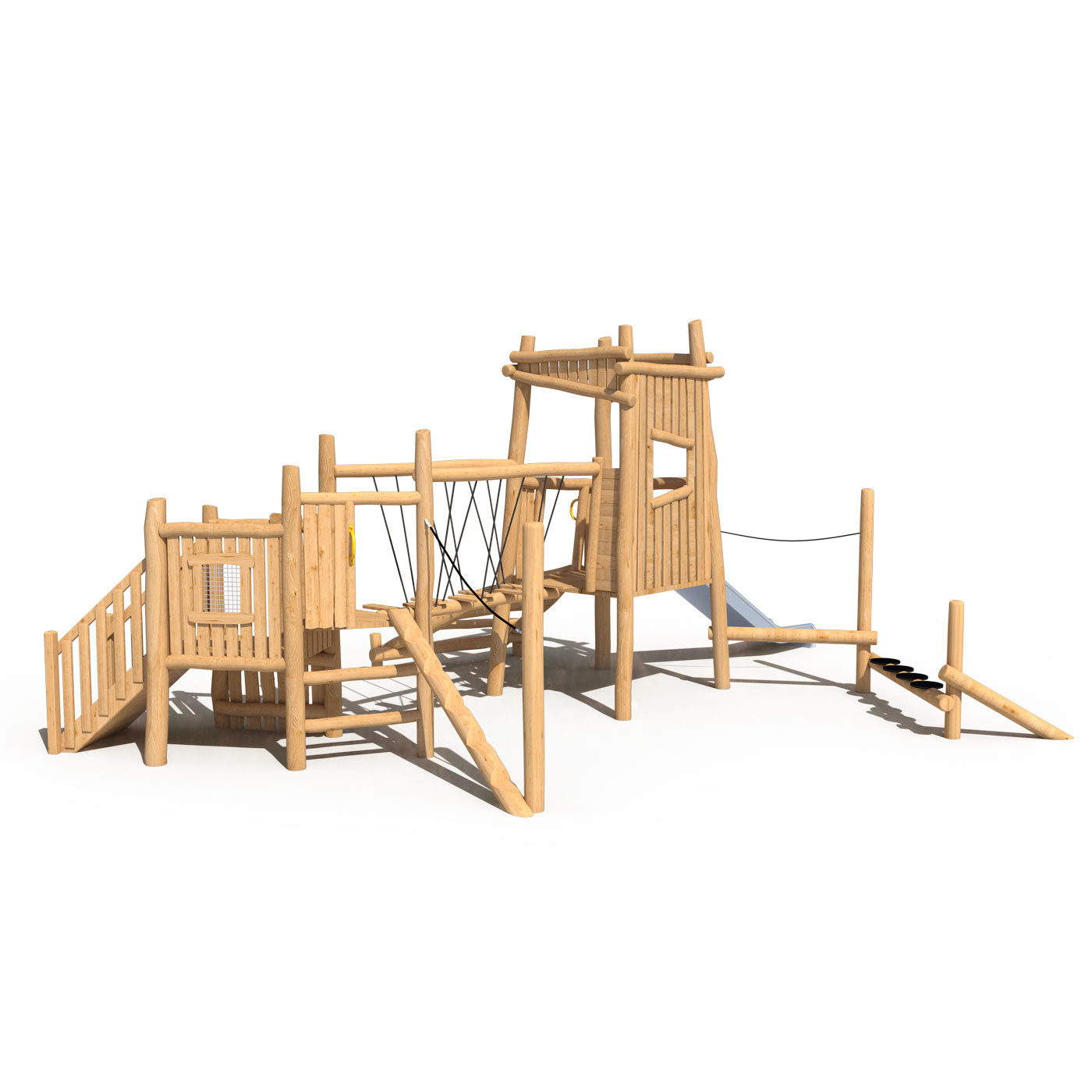

El Modular Madera 15-03 está compuesto por dos módulos de distinta altura conectados mediante un puente suspendido, alcanzando unas dimensiones generales de 907 × 707 × 388 cm. El conjunto incorpora una torre elevada con resbalín recto, una plataforma inferior con escalera amplia y barandas, una escalera inclinada de troncos, una estructura lateral de trepa y un recorrido de equilibrio instalado a baja altura.

Sus postes estructurales se fabrican en madera natural de robinia descortezada, lijada y terminada con bordes redondeados, con diámetros referenciales de entre 140 y 180 mm. Las plataformas, pisos y piezas de circulación utilizan tablones de robinia de entre 21 y 40 mm de espesor, dependiendo de la función estructural de cada componente.

El puente se construye con tablones de robinia unidos mediante cuerdas reforzadas y conexiones metálicas, permitiendo un movimiento controlado durante el cruce. Las escaleras, peldaños y apoyos utilizan troncos y piezas mecanizadas del mismo tipo de madera. Las cuerdas corresponden a cuerdas de terileno de 6 hebras de 16 mm de diámetro, con núcleo interior de cable de acero y revestimiento sintético exterior.

El resbalín está fabricado en acero inoxidable resistente a la corrosión, mientras que las barras y pasamanos utilizan acero galvanizado o acero inoxidable, con diámetros referenciales de entre 32 y 48 mm. Las conexiones de las cuerdas emplean componentes metálicos resistentes a la corrosión, la tornillería es de acero inoxidable 304 y los soportes inferiores se fabrican en acero galvanizado en caliente.

Las piezas de madera presentan una terminación cepillada y lijada, preparada para permanecer en espacios exteriores.
• Edad recomendada: 3 a 12 años.
• Capacidad de uso: Entre 18 y 26 niños.
• Tipo de actividad: Trepa, equilibrio, cruce, desplazamiento en altura y descenso.
• Nivel de dificultad: Progresivo, con accesos bajos y rutas hacia plataformas de mayor altura.
• Modalidad de uso: Recorrido completo o utilización independiente de cada estación.
• Uso recomendado: Exterior.

El Modular Madera 15-03 permite desarrollar un recorrido progresivo entre dos sectores con alturas y actividades diferentes.

Los niños pueden comenzar desde la escalera amplia del módulo inferior, alcanzar la primera plataforma y avanzar hacia la torre principal mediante el puente suspendido. Durante el cruce deben controlar cada paso y utilizar las cuerdas laterales para mantener la estabilidad.

También pueden ingresar directamente a la torre elevada por medio de la escalera inclinada de troncos. Esta alternativa ofrece una ruta más exigente, ya que requiere coordinar el agarre, la pisada y el ascenso.

La estructura lateral de trepa y el circuito de equilibrio pueden utilizarse sin completar el recorrido principal. Esto permite que otros niños participen simultáneamente mientras las plataformas o el puente están siendo utilizados.

Una vez en la torre principal, los usuarios pueden observar el entorno desde la plataforma y regresar al nivel del suelo por el resbalín recto.

La combinación de accesos bajos, recorridos móviles y zonas elevadas permite adaptar el uso a diferentes niveles de confianza y habilidad motriz. Su distribución también ayuda a evitar que toda la actividad se concentre en una única entrada.

El Modular Madera 15-03 se instala mediante soportes metálicos de acero galvanizado en caliente, conectados a los postes de robinia y empotrados en dados individuales de hormigón de aproximadamente 40 × 40 × 60 cm por poste.

Los soportes actúan como separadores antihumedad, manteniendo la madera elevada respecto del terreno y evitando que los postes permanezcan en contacto directo con el suelo.

Los dados de hormigón deben ejecutarse bajo el nivel final del pavimento de seguridad. Antes del fraguado definitivo, ambos módulos deben quedar correctamente alineados, nivelados y aplomados.

El puente suspendido debe instalarse conservando una separación regular entre sus tablones. Las cuerdas laterales deben mantener una tensión uniforme para evitar diferencias de altura o movimientos irregulares durante el uso.

La escalera inclinada de troncos debe quedar firmemente conectada a la torre principal y a sus apoyos inferiores. Los peldaños deben mantener una separación regular y no presentar movimientos en sus fijaciones.

La estructura lateral de trepa y el recorrido de equilibrio deben instalarse sobre puntos de apoyo independientes, correctamente alineados y orientados hacia sectores despejados.

El resbalín debe fijarse de manera estable a la plataforma y orientar su desembarque hacia una zona libre de obstáculos, sin interferir con el puente, las escaleras o las rutas de circulación.

Se recomienda para plazas públicas, parques urbanos, establecimientos educacionales, condominios, proyectos municipales, áreas verdes y espacios recreativos que requieran un juego de gran formato con torres de distintas alturas, puente suspendido, actividades de equilibrio y varias rutas de acceso.
